Leírás
Az elosztódoboz kiváló minőségű, szennyeződésálló polipropilénből készül.1 elosztódoboz legfeljebb 10db, NA75 mm-es flexibilis cső csatlakozását teszi lehetővé. Egy rendszer telepítéshez két osztódoboz - a befúvó és az elszívó levegőhöz - használata szükséges.
Alkalmazási terület:
- moduláris felépítés, amely vízszintes és függőleges irányban lehetővé teszi a bővítést további elosztó dobozokkal;
- 10db, NA75-ös csatlakozási az alapkonfigurációban;
- az osztódobozhoz csatlakoztatható a felső oldali légcsatorna idom (NA125/160/200) és az oldalsó oldali légcsatorna idom (NA125/160).
Kivitel:
Az elosztó doboz a következő részeket tartalmazza (gyárilag összeszerelt egységként szállítjuk):
- alapmodul 4 oldali csatlakozóval - 1 darab;
- 3x75mm csatlakozó modul elliptikus tömítéssel - 2 darab;
- fedél tömítéssel - 2 db;
- szerelőgyűrű a flexibilis csőhöz - 10 db;
- végzáró sapka tömítéssel - 10 db;
- a legmagasabb légtömörségi osztály - ATC1 az EN 17192 szabvány szerint.

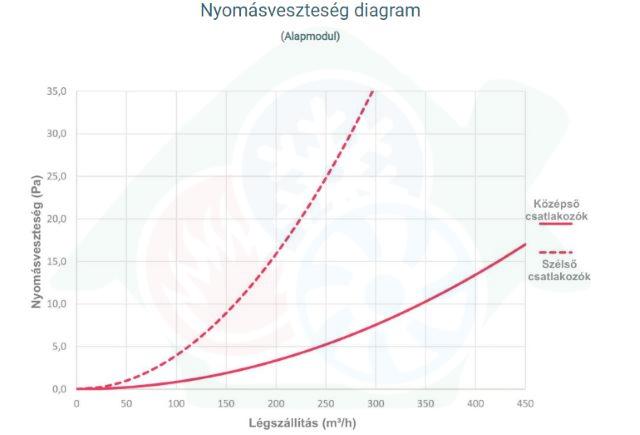

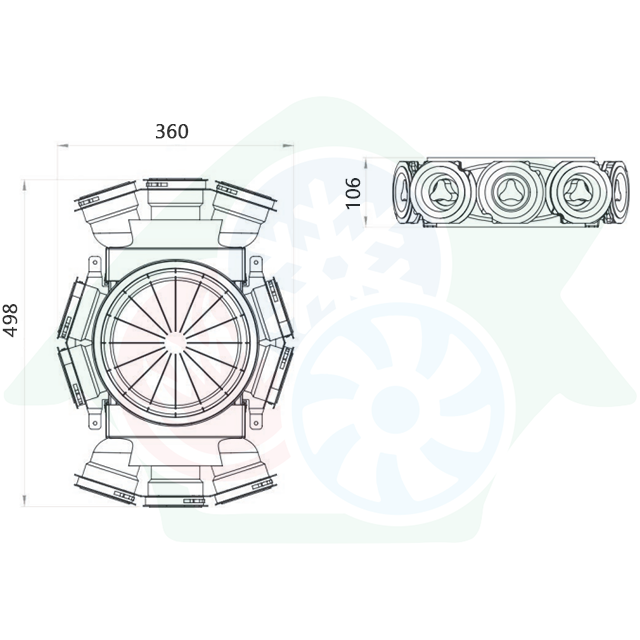

Nyomásveszteség, Méret
Paraméterek
Anyag | Műanyag |
